Водосчётчики крыльчатые с антимагнитной защитой СВУ-15М (НЕВОД)

Распечатать страницу

СВУ-15М (НЕВОД)

Расшифровка маркировки приборов
  • СВУ

    Тип прибора

  • 15

    Диаметр условного прохода

  • М

    Оснащён модулем m-Bus

Счетчики воды крыльчатые СВУ-15М (одноструйные, сухоходные) предназначены для измерения объёма воды, протекающей по трубопроводу, при рабочем давлении в водопроводной сети не более 1,6МПа (16 кгс/см²).

Счетчики воды крыльчатые СВУ-15М универсальные предназначены для измерения объёма холодной и горячей воды, протекающей по трубопроводу, при температуре от 5°С до 90°С.

Серия НЕВОД создана специально для систем сбора данных на основе прибора с базовым счетным механизмом.
Приборы выпускаются на самом современном автоматизированном заводе с высочайшим уровнем точности изготовления.

Счетчик оснащен модулем m-Bus с автономным питанием и энергонезависимой памятью.
Предназначен для работы в сетях "умного учета".

  • Универсальные счетчики предназначены для измерения объёма холодной и горячей воды;
  • Высочайшее качество и точность изготовления;
  • Самая компактная конструкция в классе;
  • Магнитная защита от внешнего магнитного поля;
  • Максимальный межповерочный интервал;
  • Широкий спектр исполнений на основе базовой модели;
  • Особенности конструкции корпуса водосчётчика исключают возможность протечки;
  • Надежное соединение без кольца и необходимости пломбировки, с высокой степенью защиты от вмешательств;
  • Стальное стопорное кольцо;
  • Мембрана повышенной жесткости с высокими теплоизоляционными свойствами;
  • Внешний вид с учётом современных требований;
  • Монтажный комплект с обратным клапаном;
  • Комплект присоединительной арматуры латунный, резьба на штуцере коническая с упором. Гайка имеет «ушки» для пломбировки;
  • Кратковременно выдерживает температуру до 100 °C.
СВУ
Универсальные
СВХ
Для холодной воды
СВГ
Для горячей воды
Диапазон рабочих температур 5...90°C 5...40°C 30...90°C
Межповерочный интервал 6 лет 6 лет 6 лет
Диаметр условного прохода 15 мм
Корпус латунь ЛС-59
Ёмкость счётного механизма 99999,999 м³
Цена деления младшего разряда 0,0001 м³
Q расход воды СВУ-15М
Qmin Минимальный Класс B 0,03 м³/ч
Qmin Минимальный Класс А 0,06 м³/ч
Qt Переходный Класс B 0,12 м³/ч
Qt Переходный Класс А 0,15 м³/ч
Qn Номинальный 1,50 м³/ч
Qmax Макcимальный 3,00 м³/ч
Порог чувствительности не более 0,5 Qmin
Метрологический класс
вертикальная установка класс А
горизонтальная установка класс B
Максимальное рабочее давление воды Не более 1,6 МПа
Потеря давления при Qmax Не более 0,1 Мпа
Пределы допускаемой относительной погрешности
в диапазоне расходов воды от Qmin до Qt ± 5%
в диапазоне расходов воды от Qt до Qmax вкл. ± 2%
Габаритные размеры H B D1 на корпусе D2 на штуцере L1 L2 в сборе
МЕТЕР СВУ-15М 82 76 G 3/4" R 1/2" 110 200
МЕТЕР СВУ-15М (короткобазный) 82 76 G 3/4" R 1/2" 80 172

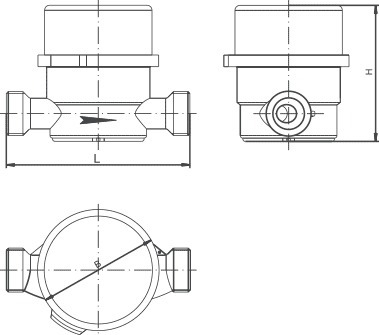

Схема габаритных размеров водосчётчиков крыльчатых универсальных с антимагнитной защитой МЕТЕР СВ
